GB/ASTM/ASME/EN Boîte de collecte de l'eau, réservoir, tuyau, fût

                                                                              GB/ASTM/ASME/EN Boîte de collecte de l'eau, réservoir, tuyau, fût

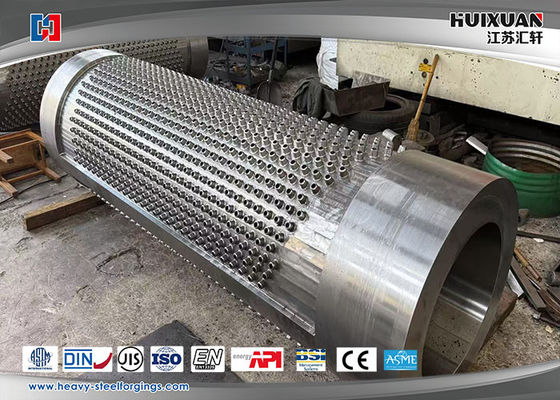

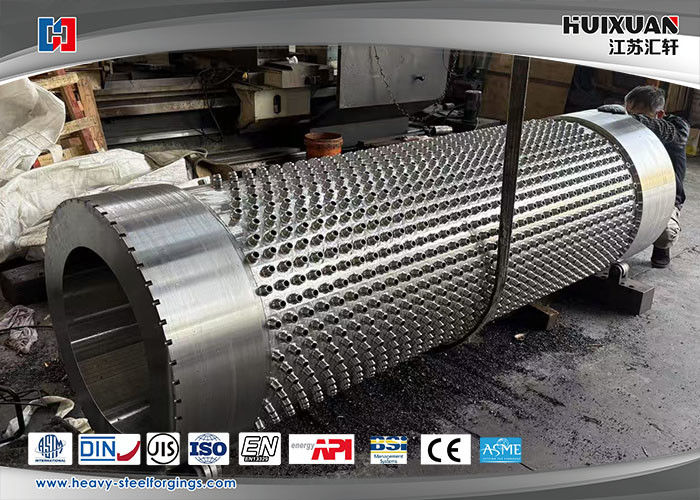

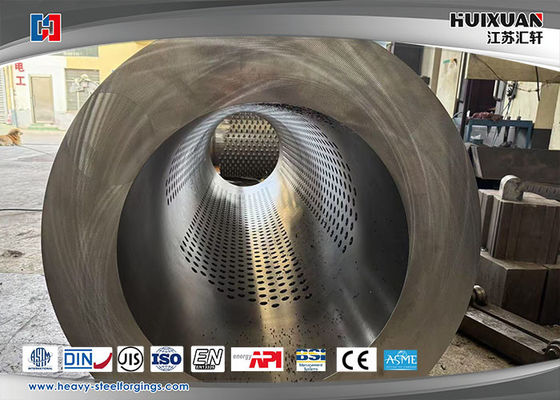

Nom du produit: réservoir de collecte
Matériau: WB36
Exemple de scénarios d'application

a. Système à vapeur
Objectif: Collecter l'eau condensée après utilisation de la vapeur, la décharger par un piège à vapeur et la recycler.
Conception axée: résistance aux températures élevées (supérieures à 200°C), anti-corrosion à l'oxygène (avec installation d'un refroidisseur hydrophobe).

b.Système d'air comprimé
Utilisation: Pour séparer l'humidité et les taches d'huile de l'air comprimé et protéger les équipements en aval.
Conception: séparateur gaz-liquide intégré, le matériau doit être résistant à l'huile (comme l'acier inoxydable ou l'acier au carbone revêtu).

1.La définition et la norme du tuyau en acier WB36
Norme nationale correspondante: GB/T 5310-2017 "tubes en acier sans soudure pour chaudières haute pression" (l'ancienne version était GB5310), avec une teneur en 20G.certaines entreprises sont habituées à l'appeler WB36 (qui peut être lié aux normes allemandes ou aux pratiques de l'industrie).
Normes internationales: les matériaux similaires sont conformes à la norme ASTM A106 Gr.B, à la norme EN 10216-2 P24 etc.
Il est principalement utilisé pour les composants porteurs à haute température et haute pression tels que les superchauffeurs, les réchauffeurs et les économiseurs des chaudières des centrales électriques.

2Composition chimique et propriétés mécaniques
Exigences du projet
Composition chimique du carbone: 0,17% à 0,23%, du silicium: 0,35% ou moins, du Mn: 0,35% à 0,65%
La teneur en éléments d'alliage tels que le Cr (chrome) et le Mo (molybdène) est extrêmement faible (acier pur à faible teneur en carbone)
Résistance à la traction ≥410 MPa
Résistance au rendement ≥ 245 MPa
L'allongement ≥21% (pas de fissures après l'essai de flexion à froid)
"WB36" est une qualité de tuyau d'acier sans soudure utilisée dans les chaudières haute pression,principalement utilisés dans l'industrie de l'énergie (composants à haute température et haute pression tels que les superchauffeurs et les réchauffeurs des chaudières des centrales électriques).

3Scénarios d'application et avantages
Environnement à haute température et haute pression
Température de fonctionnement: de 450°C à 550°C (pour une utilisation à long terme, il convient de prendre en considération les performances de glissement).
Pression de fonctionnement: ≤ 10 MPa (selon la conception de la chaudière).
Médias applicables: vapeur, vapeur surchauffée.
(2) Avantages matériels
Faible coût: par rapport aux tuyaux en acier allié (tels que le 15CrMo, le 12Cr1MoV), le WB36 est moins cher.
Bonne performance de traitement: facile à souder et à plier à froid en forme.
Résistance à l'oxydation: le film d'oxyde de surface reste stable dans la vapeur à haute température.

4Considérations de conception et de fabrication
(1) Processus de soudage
Méthode de soudage: le soudage à l'arc d'argon (TIG) ou le soudage à l'arc d'électrode (SMAW) doivent être utilisés.
Sélection du matériau de soudage: il est recommandé d'utiliser des électrodes en alliage de basse densité qui correspondent au matériau de base (comme J507).
Épreuves non destructives: les coutures de soudure doivent être soumises à des essais RT (essai radiographique) ou UT (essai ultrasonique).
(2) Traitement thermique
Normalisation + trempage: éliminer les contraintes résiduelles de soudage et améliorer la ténacité du matériau.
Traitement par solution (le cas échéant): pour les pièces déformées travaillées à froid.
(3) Corrosion et usure
Corrosion moyenne: dans les environnements de vapeur contenant du soufre, il convient de prêter attention au craquage par corrosion par contrainte au sulfure (SSCC) et de procéder au traitement de surface si nécessaire.
Usure due à l'érosion: dans les zones où le débit est élevé (comme les coudes), l'épaisseur de la paroi doit être augmentée ou des revêtements résistants à l'usure doivent être appliqués.

5Comparaison avec d' autres matériaux

Matériau WB36 (20G), 15CrMo, 12Cr1MoV
Température applicable: ≤ 550°C, ≤ 550°C, ≤ 580°C
La résistance est moyenne à élevée et encore plus élevée
Le coût est faible à moyen élevé
Excellentes propriétés antioxydantes

9. Résumé
Le WB36 (20G) est un matériau rentable pour tubes de chaudière à haute pression, adapté aux composants porteurs de pression des chaudières de centrales électriques classiques.une attention particulière doit être accordée au processus de soudageDans les systèmes à haute température et à haute pression, la résistance à la traction thermique et à la dérive à haute température à long termeil est recommandé de combiner l'analyse des éléments finis (FEA) pour optimiser la conception de la structure et assurer un fonctionnement sûr et fiable.
